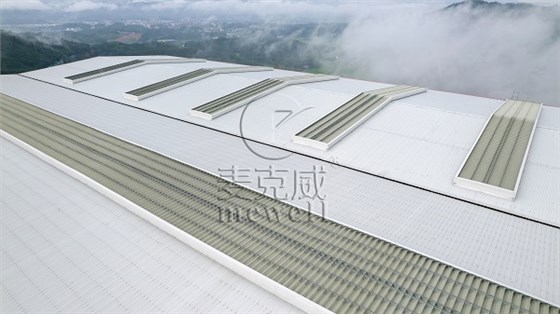

通風天窗(并列風道式)是一種高效薄型通風排煙天窗，又稱為10A薄型通風天窗或MCW1型薄型通風天窗，其風道為并列風道式結構，通風效率高，有效排煙面積大。下面將解析通風天窗(并列風道式)的尺寸與結構。

一、尺寸

通風天窗(并列風道式)的常用喉口尺寸為1500mm、2000mm、2500mm、3000mm、4500mm、6000mm、9000mm、12000mm這8種常見規格。在18j621-3圖集中，10A薄型通風天窗的喉口尺寸為1500mm-6000mm；在11cj33圖集中，MCW1型薄型通風天窗的喉口尺寸為1200mm-9000mm。

二、結構

薄型通風天窗（并列風道式）要由外護板、防雨板、排水槽、支撐結構等部分組成。外護板采用熱鍍鋅鋼板、鋁合金板、不銹鋼板等材料，不僅起到防護作用，還能有效抵御風雨侵蝕。防雨板的獨特設計可防止雨水倒灌進入室內，保證通風過程不受雨水干擾。排水槽與防雨板協同工作，能及時將雨水引流排出。屋頂薄型天窗的并列風道式結構使得空氣能夠在多個風道中并行流動，有效提高了通風效率，增加了有效排煙面積。

若想了解詳細的結構組成，可下載11cj33通風采光天窗圖集或18j621-3通風天窗圖集查看，下載鏈接：http://m.qd-jinghua.com.cn/download/。
