屋面排煙天窗做法圖集有哪些呢，目前市面上主要有幾本，都是講的排煙天窗的做法，也是國家標準設計研究院參與主編的圖集，得到了國家或行業層面上的認可。

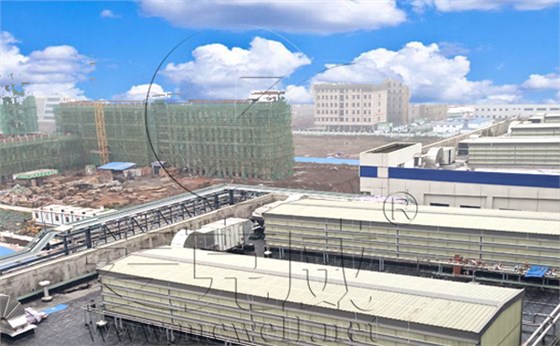

一、屋面排煙天窗做法圖集11CJ33（點擊進行11CJ33圖集下載）

11CJ33《通風采光天窗》與05J621-3《通風天窗》圖集比起來，內容更豐富，技術資料更完善，通風器的外形尺寸更合理，其中要求有利于天窗消除滲漏隱患，是本圖集得到專業人員喜愛的原因之一。

11CJ33《通風采光天窗》圖集內容包括7種形式通風天窗和6種形式電動采光排煙天窗以及1種固定式采光天窗。

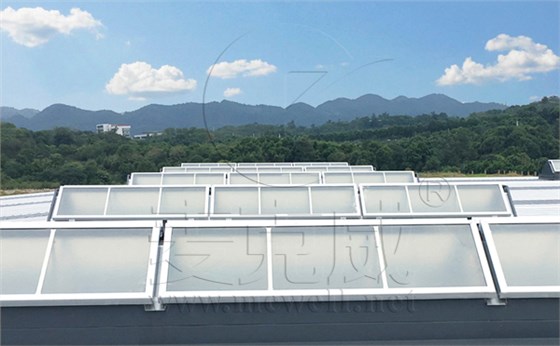

二、屋面排煙天窗做法圖集18J621-3（點擊進行18J621-3圖集下載）

18J621-3《通風天窗》是對原圖集05J621-3的修編。18J621-3圖集內容包括弧線(折線)型（包括電動采光天窗）和薄型兩大類共10種型號的通風天窗及通風帽的選用與安裝。圖集在老版本基礎上升級了原有天窗產品，更新了相關數據，新增加了電動采光天窗、智能薄型天窗等內容。圖集內容豐富、品種多樣、構造詳細、實用性強，供建筑設計選用及施工安裝參考使用。

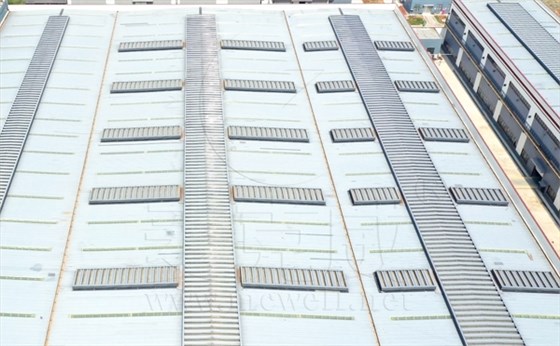

三、屋面排煙天窗做法圖集09J621-2（點擊進行09J621-2圖集下載）

09J621—2《電動采光排煙天窗》圖集里面包含的電動采光排煙天窗樣式有三角形（單體式/連體式）、一字型（單體式/連體式）、圓拱型（滑動式/側開式/上開式）、避風型、側開型等幾種。圖集里面有詳細的天窗說明、天窗選用表、電動采光排煙天窗的平、立、剖面圖、以及天窗構造節點圖等。

屋面排煙天窗做法圖集可具體參考各自版本的圖集，屋面排煙天窗廠家四川麥克威是三本圖集的主編或參編單位，擁有較為豐富的行業經驗，歡迎來電咨詢圖集相關的技術問題，熱線：028-82630900，或者訪問四川麥克威網站（m.qd-jinghua.com.cn）。
