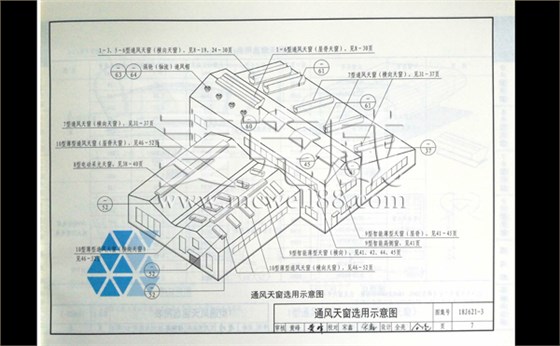

18J621-3《通風天窗》國標圖集中TC1型通風天窗分為開敞式屋脊天窗和啟閉式屋脊天窗，TC1型通風天窗適用范圍廣泛，得到廣大企業主喜愛，下面成都麥克威通風小編簡單介紹下1型通風天窗。

一、TC1型通風天窗

成都TC1型通風天窗安裝于屋脊部位，一般由天窗架、外圍護板(擋風板)、擋雨板、FRP采光板、排水溝槽、閥板、泛水板、啟閉機構等部分組成。閥板開關采用電動或手動控制，其骨架由型材焊接，防雨板采用彩色鋼板或玻璃纖維聚酯采光板（FRP）制作。流線型構造，體積較大，通風量較大。TC1型通風天窗對應11CJ33《通風采光天窗》圖集的MCW4型天窗；18J621-3《通風天窗》圖集的1型通風天窗。

二、TC1型通風天窗喉口選項

成都TC1型通風天窗根據喉口尺寸可分為1500mm、2000mm、2500mm、3000mm、4000mm、4500mm、5000mm、6000mm等不同規格，其產品長度，寬度，高度可根據圖集、甲方及設計要求制作。

三、TC1型通風天窗防水方式

成都TC1型通風天窗不再采用硅膠、膠帶填縫堵漏，避免硅膠、膠帶老化開裂造成的漏水隱患，TC1型通風天窗采用成都麥克威的全結構防水，在板材節點部位采用專用扣件進行扣合處理，防水使用壽命同建筑屋面外板。

四、TC1型通風天窗型號

成都TC1型通風天窗（開敞式屋脊天窗）型號有TC1A-1530n、TC1A-2030n、TC1A-2530n、TC1A-3030n、TC1A-3530n、TC1A-4030n、TC1A-4530n、TC1A-5030n、TC1A-6030n。

成都TC1型通風天窗（啟閉式屋脊天窗）型號有TC1B-1530n、TC1B-2030n、TC1B-2530n、TC1B-3030n、TC1B-3530n、TC1B-4030n、TC1B-4530n、TC1B-5030n、TC1B-6030n。

通風天窗廠家——成都麥克威通風是18J621-3《通風天窗》圖集參編單位，同時是國標圖集11CJ33《通風采光天窗》主編單位，選擇TC1型通風天窗請認準麥克威，更多關于18J621-3圖集的產品關注麥克威天窗網站（m.qd-jinghua.com.cn）或者撥打麥克威客服熱線：028-82630900。
