天窗多安裝于屋頂、地下室，幫助室內進行通風、采光以及排煙。21j621-1天窗國標圖集中包括的窗型較多，在結構上也存在較大差異，下面小編就著重選三款窗型為大家簡要分析其構造節點。

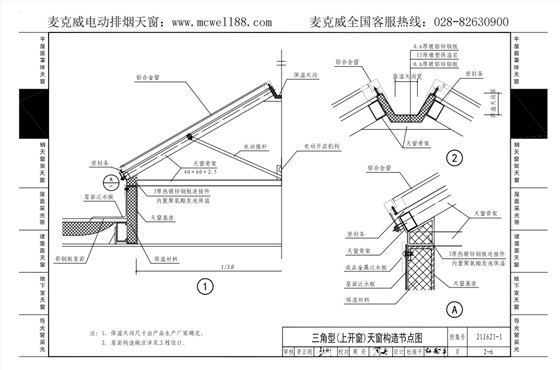

1、三角型（上開窗）天窗由骨架、窗扇、窗框、泛水板、電動推桿、電動開啟機構、密封條等組成，窗扇向上開啟，開啟角度超過70°。其基座和天溝可填充保溫材料，保溫天溝尺寸由生產廠家確定，3厚熱鍍鋅鋼板連接件可內置聚氨酯發泡保溫。具體構造詳情，參考21j621-1天窗國標圖集。
2、平開型（雙扇上開窗）天窗由窗扇、窗框、泛水板、電動推桿、電動推桿底座支撐等結構組成，雙扇向上開啟角度為90°。本圖集構造詳圖適用于4.2m的平開型雙扇上開窗。

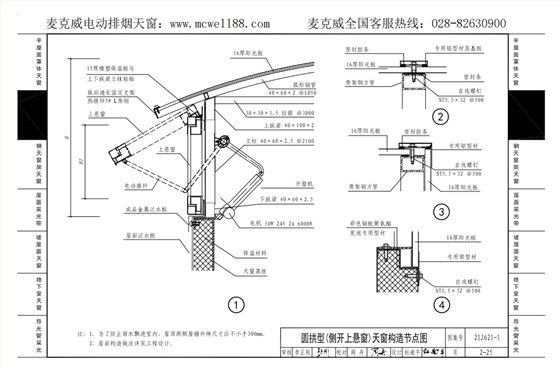

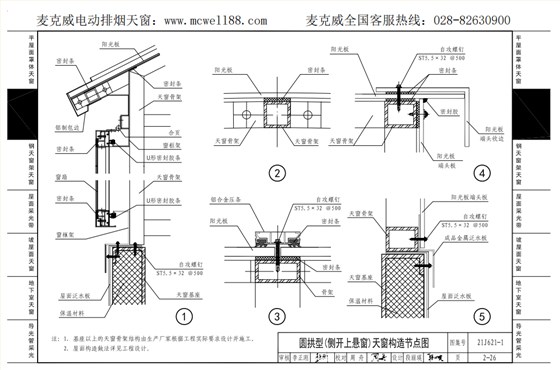

3、圓拱型（側開上懸窗）天窗由窗扇、窗框架、骨架、密封膠條、泛水板、電動推桿等結構組成。該電動采光排煙天窗的窗扇側面開啟，開啟角度為45°-60°。
