在11CJ33通風采光天窗圖集中，mcw1型薄型通風天窗為并列風道式結構，由三層防雨板、骨架、外護板、排水槽等結構組成，其中防雨板采用彩色鋼板或FRP采光板，彩色鋼板不具備透光性，可制作非采光型薄型天窗，FRP采光板具有良好的透光效果，可制作采光型天窗。此外，合理設計的mcw1型薄型通風天窗，有效通風面積和排煙量都優于一般薄型天窗，尤為適合高溫高熱廠房的高要求通風換氣。

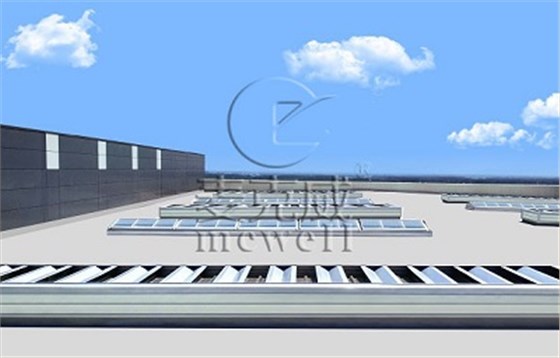

mcw2型薄型通風天窗為間隔風道式天窗，由兩層防雨板、蝶形骨架、外護板、排水槽等結構組成，兼顧通風、采光、排煙和防雨功能，能滿足建筑的日常通風換氣需求。且窗體高度低，抗風效果好，能抵御臺風天氣。

mcw1型通風天窗（并列風道式）的洞口寬度介于1200mm-9000mm，洞口長度為500mm，窗體高度為560mm；mcw2型通風天窗（間隔風道式）的洞口寬度介于1200mm-6000mm，洞口長度為750mm，窗體高度為650mm。

11CJ33通風采光天窗圖集作為薄型通風天窗的常用參考圖集，還包括了流線型和電動采光排煙天窗，可參考的范圍廣泛。
