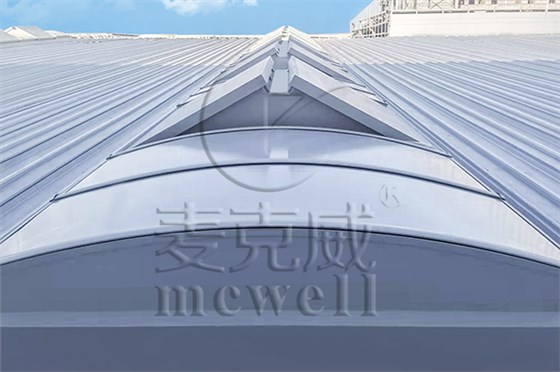

在09j621-2《電動采光排煙天窗》圖集中，三角型電動排煙天窗為上開式天窗，窗邊與屋面呈30°斜坡，完全開啟角度為60°，水密性能最高壓力為417Pa；一字型排煙天窗窗體與屋面平行，風阻系數小，完全開啟角度為90°，水密性能最高壓力為400Pa,二者都主要適用于以采光為主、通風為輔的建筑。

圓拱型電動采光通風天窗按窗扇開啟方式分為側開式、上開式和滑動式三種，前者適用于有日常采光通風需求的建筑，后兩者適用于以采光為主，基本無日常通風的建筑，側開角度在30°至60°之間，上開角度一般在30°至45°，長度一般不小于12米。

避風型電動天窗外設擋風板，且上下均為開口結構，從截面外觀看，呈三角形狀，且窗邊與安裝面的夾角為30°，該型電動通風天窗適用于在任何情況下都需要通風排煙的建筑；側開型排煙天窗需配合6米開間的鋼天窗架使用，適合縱向安裝于工業廠房屋面，最大開啟角度為60°。

以上五種電動型排煙天窗的技術參數及適用范圍，可以在本網站下載高清版09j621-2《電動采光排煙天窗》圖集進行參考。也可致電麥克威：028-82630900，我們提供選型設計支持。
