順坡氣樓的特點及選用安裝
順坡氣樓是指平行于山墻面、垂直于屋脊在坡面上布置的氣樓,也是工業廠房常用的一種通風采光形式。
順坡氣樓常用的類型有三種:
一是薄型順坡通風氣樓,其特點是氣樓本體高度低,抗風性能好,且耗材相對較少,是一種經濟適用的氣樓選型。薄型順坡氣樓可參考圖集11CJ33《通風采光天窗》中的MCW1型、MCW2型以及05621-3《通風天窗》中的TC11、TC12型;
二是焊接骨架式流線型順坡氣樓,這種類型的順坡氣樓尺寸相對較大,喉口通常在1500mm以上,需要安裝基座進行加固,骨架通常為矩管或C型鋼焊接而成。流線型外觀可以減少風荷載的同時提高通風效率,外型優美、通風量大。流線型順坡氣樓可以參考國標圖集11CJ33《通風采光天窗》中的MCW4型、05J621-3《通風天窗》的TC3型、TC5型以及06K105《屋頂自然通風器的選用與安裝》中的HZT系列通風器;

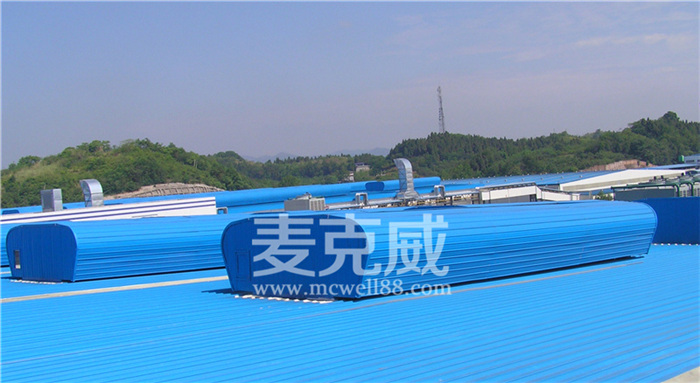

三是骨架片式順坡通風氣樓,這種氣樓稱之為順坡通風天窗更為貼切,其規格尺寸較小,喉口尺寸一般在600-1200mm之前,骨架采用鍍鋅板壓制成型,自重輕,不需要安裝基座,骨架片直接固定在檁條上,榀距通常在1200-1500mm 左右,裝配比較方便,適用范圍廣。選用骨架片戒順坡氣樓可以參考國標圖集11CJ33《通風采光天窗》中的MCW6/7型。
專業氣樓廠家四川麥克威提醒用戶,順坡氣樓選用要遵循適度原則,根據廠房的用途、通風采光需求度合理選擇規格型號及安裝數量,順坡氣樓的安裝推薦用戶可以采用全結構防水技術,不用硅膠,防水壽命更有保障。詳細可訪問四川麥克威官網(m.qd-jinghua.com.cn)了解咨詢。
