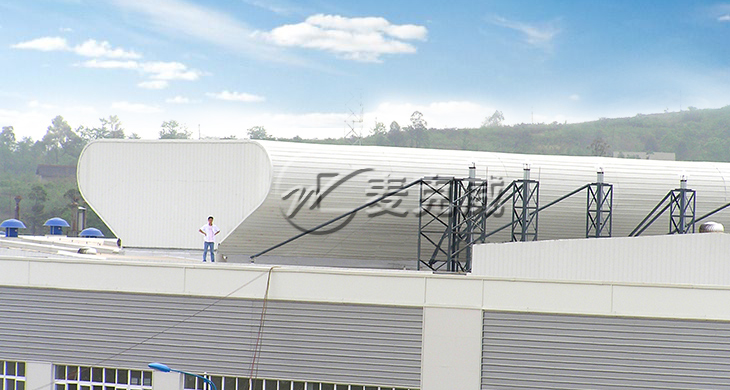

MCW通風天窗出自于國標圖集11CJ33《通風采光天窗》，該圖集中的MCW4型通風天窗為壓桿式通風天窗；MCW5型通風天窗為暗扣式通風天窗。

這兩種型號的屋頂通風天窗都是由外護板、導流板、防雨板、閥板、排水槽、電動或手動執行器組成，閥板開關采用電動或手動控制。

下面是對麥克威MCW4型、MCW5型通風天窗組成部分的詳細介紹：

1、MCW4/MCW5型通風天窗主體骨架采用Q235材質不同規格空腹薄壁方鋼焊接成型，表面經過除銹處理后作兩底兩面處理或熱鍍鋅處理。

2、防雨板、閥板：如帶采光功能，采用FRP采光板；如不帶采光功能，防雨板采用彩鋼板，閥板采用鍍鋅板或50mm厚EPS夾心保溫板。

3、次骨架采用空腹薄壁方鋼或C型鋼板加工，除銹后作兩底兩面油漆或熱鍍鋅處理，采用螺栓與主骨架相連接。

4、導水系統含收水槽和落水管，收水槽采用彩鋼板或鍍鋅板加工成型，落水管及管件采用UPVC管材，如有高溫要求，采用金屬落水管或鍍鋅管。

5、泛水板、外護板、端封板等采用鍍鋅或鍍鋁鋅彩鋼板。

MCW4/MCW5型通風天窗具有以下特點：

1、專業的防雨導流系統，防雨性能好。

2、通風器喉口及有效通風口較大，通風效率高。

3、產品構配件材質同建材質，使用壽命長同建筑使用壽命。

4、骨架結構采用空腹薄壁方鋼焊接成型，根據載荷要求進行結構載荷計算，保證結構穩定性和安全性好。

5、流線型構造，美觀性好。

MCW4/MCW5型通風天窗參照四川麥克威主編的國標圖集11CJ33《通風采光天窗》設計、制造、安裝。

四川麥克威已發展12余年，廠區面積達到110000平方米，主編參編了11CJ33《通風采光天窗》、05J621-3《通風天窗》、06K105《屋頂通風天窗選型及安裝》、09J621-2《電動采光排煙天窗》等國家標準圖集，現有50余項發明專利，15年來1000多家大中型通風天窗工程項目即是對四川麥克威的實力說明。
